2.3.9 GIS主界面中的右键菜单
2.3.9.1标题要素的右键菜单
动态显示实时数据——主要是用于那些要动态更新的标题要素对象 、可以动态显示水文资料地理坐标。
要素属性——设置文字的显示风格，外观。
是否显示文字——是否显示选中的文字要素。
图层属性——编辑图层上所有的标题要素、是否可见、是否参与屏幕查询等。
调整显示比例——调整GIS主界面显示地图比例。
删除该要素——删除选中的标题要素对象。

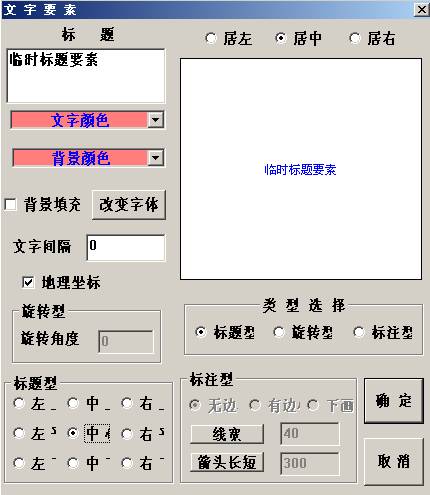

2.3.9.1.1要素属性
设置文字的显示风格，外观。
标题——当前选中文字。
文字颜色——更改文字前景颜色。
背景颜色——更改文字背景颜色。
背景填充——开关按纽，使背景颜色组合框有效或无效。
改变字体——改变当前选中文字字体。
文字间隔——设置文字字间距。
地理坐标——设置该文字要素位置是地理坐标，还是屏幕坐标。前者坐标是GIS图形的地理坐标，可随图形拖动而移动；后者则相对屏幕位置静止。
类型选择——选择此选中文字的文字显示风格。
旋转型——顺时针旋转文字。
标题型——调整文字位置。
标注型——做为对象标注，可设定其有无边框、下划线及线宽、箭头长短等属性。

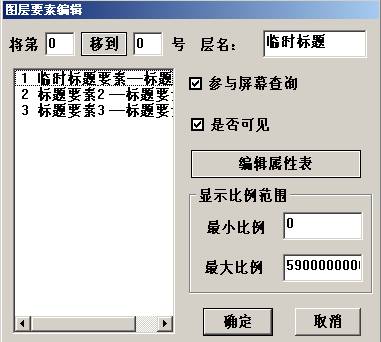

2.3.9.1.2图层属性
编辑图层上所有的标题要素、是否可见、是否参与屏幕查询等。
移到——可以交换两标题要素编号，以设置两标题要素的叠置关系。
层名——选中的标题要素所在的图层的名称。
参与屏幕查询——设置鼠标是否能响应当前图层上的地理要素。
是否可见——选中的标题要素在屏幕上是否显示。
编辑属性表——可编辑现存地理要素类别的外观属性。
显示比例范围——设置图层显示比例范围，若超出该范围，GIS主界面将不显示图层上的地理要素。

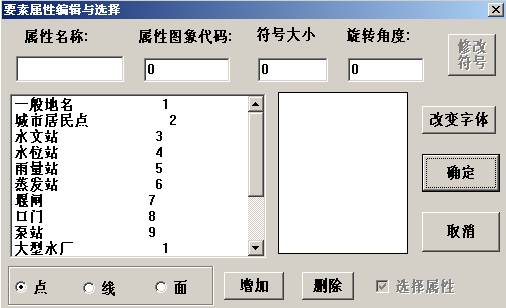

编辑属性表的界面为

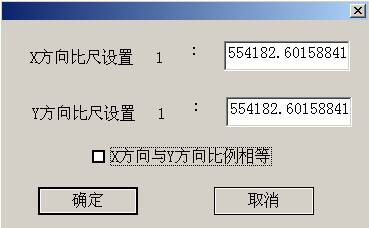

2.3.9.1.3调整显示比例
调整GIS主界面显示地图比例。
定制比例——自行设置X方向与Y方向比例尺大小。
X方向比尺设置——设置X方向比例尺大小。
Y方向比尺设置——设置Y方向比例尺大小。
X方向与Y方向比例相等——是一个开关按纽，可使Y方向比例尺设置有效或无效。设置两方向比例相等时，以X方向比例大小为准。
2.3.9.2地图一般属性右键菜单
调整显示比例——调整GIS主界面显示地图比例
。
图形显示属性——实现图层要素编辑、二维流态要素、打印尺寸设置三个功能。
改变背景色—— 改变GIS主界面的背景显示颜色。
是否显示光标处信息—— 可显示光标所到处的地理坐标。
按当前比例打印所有页—— 按当前比例，把GIS全图内地图分页打印出来。
按当前比例打印当前页—— 按当前比例，只打印GIS主界面中可见的GIS图形。
变比例打印到一页——改变当前显示比例，将GIS全图打印至一页。
输出成位图格式—— 按当前比例，把GIS主界面中可见的地图保存到剪切板或文件中。

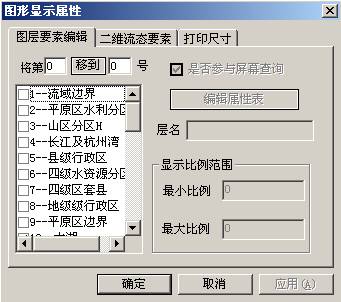

2.3.9.2.1图形显示属性
实现图层要素编辑、二维流态要素、打印尺寸设置三个功能。
（1）
图层要素编辑
移到—— 可以交换两图层的叠置位置。
图层列表——从GIS中所有图层中选择要编辑的图层。
参与屏幕查询——设置鼠标是否能响应当前图层上的地理要素。
编辑属性表——可编辑现存地理要素类别的外观属性。
显示比例范围——设置图层显示比例范围，若超出该范围，GIS主界面将不显示该图层。
（2）

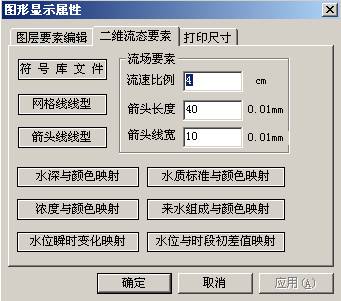

二维流态要素
符号库文件——选择用来描绘二维流场的符号库文件。
网格线线型——选择用来描绘流网的线符号。
箭头线线型——选择用来描绘箭头的线符号。
流速比例——设置流速比例。
箭头长度——设置箭头长度。
箭头线宽——设置箭头线宽。
水深与颜色映射——设置不同的水深级及其相应的显示颜色。
水质标准与颜色映射——设置不同的水质标准及其相应的显示颜色。
浓度与颜色映射——设置不同的浓度级及其相应的显示颜色。
来水组成与颜色映射——设置不同的来水组成及其相应的显示颜色。
水位瞬时变化映射——设置不同的水位瞬时值及其相应的显示颜色。
水位与时段初差值映射——设置不同的水位与时段初差值及其相应的显示颜色。

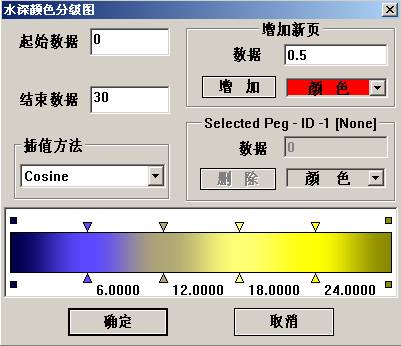

以水深与颜色映射为例：
起始数据——设置水深数值变化起始值。
结束数据——设置水深数值变化结束值。
插值方法——设置两种颜色过渡方式的数值算法。
增加新页——增加某一水深对应的颜色。
Seleced Peg-ID——增加或删除某一水深对应的颜色，与颜色分级图中的颜色级一一对应。
颜色分级图——与Seleced Peg-ID中的颜色级一一对应，可利用鼠标手动增加新的颜色分级。
（3）

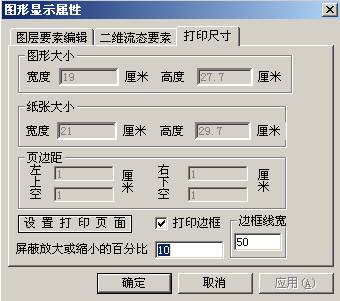

打印尺寸
2.3.9.2.2输出成位图格式
按当前比例，把GIS主界面中可见的地图保存到剪切板或文件中。
复制到剪切板——复制后保存在缓存中，可以粘贴于另外的文件中。
复制到文件中——直接以BMP格式保存图形文件。
2.3.9.3点要素右键菜单
动态显示实时数据——动态显示实时模型数据信息
。
要素属性——设置点要素的显示风格，外观。
是否显示文字——是否显示选中点要素的文字标注。
是否显示点符号——是否显示选中点要素的点符号。
图层属性——编辑图层上所有的点要素、是否可见、是否参与屏幕查询，等等。
调整显示比例——调整GIS主界面显示地图比例，点要素大小固定，但其标注随之缩放。
删除该要素——删除选中的点要素。

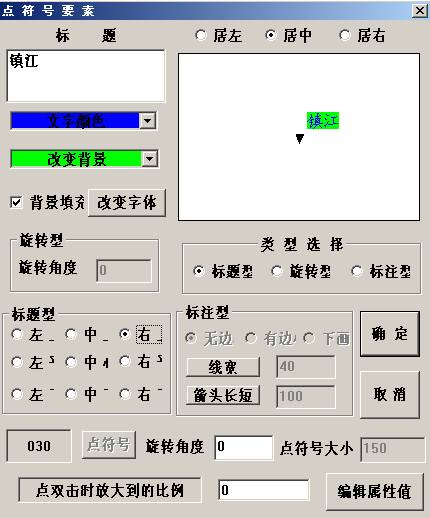

2.3.9.3.1要素属性
标题——当前选中文字。
文字颜色——更改文字前景颜色。
背景颜色——更改文字背景颜色。
背景填充——开关按纽，使背景颜色组合框有效或无效。
改变字体——改变当前选中文字字体。
文字间隔——设置文字字间距。
地理坐标——设置该文字要素位置是地理坐标，还是屏幕坐标。前者坐标是GIS图形的地理坐标，可随图形拖动而移动；后者则相对屏幕位置静止。
类型选择——选择此选中文字的文字显示风格。
——旋转型——顺时针旋转文字。
——标题型——调整文字位置。
——标注型——做为对象标注，可设定其有无边框、下划线及线宽、箭头长短等属性。

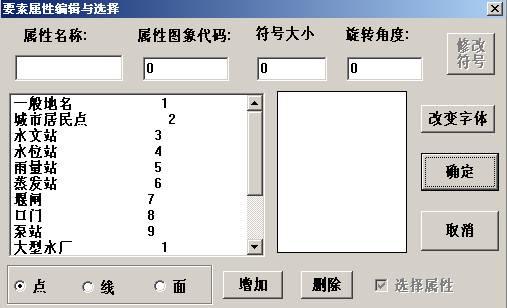

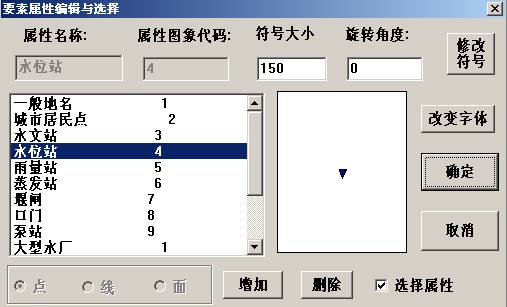

编辑属性表——设置点要素的属性，其界面为

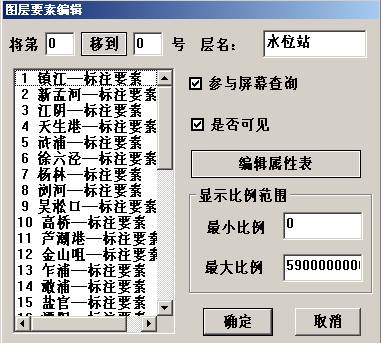

2.3.9.3.2图层属性
编辑图层上所有的点要素、是否可见、是否参与屏幕查询，等等
移到——可以交换两点要素编号，以设置两点要素的叠置关系。
层名——选中的点要素所在的图层的名称。
参与屏幕查询——设置鼠标是否能响应当前图层上的地理要素。
是否可见——选中的点要素在屏幕上是否显示。
编辑属性表——可编辑现存地理要素类别的外观属性。
显示比例范围——设置图层显示比例范围，若超出该范围，GIS主界面将不显示图层 上的地理要素。
编辑属性表的界面为
2.3.9.4面区域要素的右键菜单
动态显示实时数据——动态显示实时模型数据信息
。
要素属性——设置面区域要素的显示风格，外观。
是否显示文字——是否显示选中的面区域要素标注。
显示区域边界——是否显示选中的面区域要素边界。
区域填充——是否填充面区域要素。
图层属性——编辑图层上所有的面区域要素，是否可见、是否参与屏幕查询，等等。
在当前位置插入点——在构成面区域要素边界的当前位置插入一点。
删除当前选择的点——在构成面区域要素边界的当前位置删除一点。
调整显示比例——调整GIS主界面显示地图比例 。
删除该要素——删除选中的面区域要素对象。

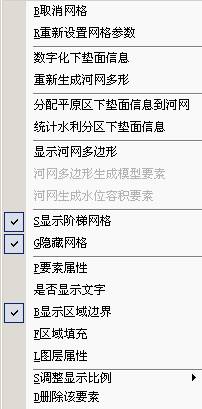

2.3.9.5河网多边形时的右键菜单
取消网格——将网格要素删除。
重新设置网格参数——重新设置参数生成网格。
数字化下垫面信息——将下垫面信息分配到各个网格里。
重新生成河网多边形——重新根据河网生成多边形。
分配平原区下垫面信息到河网——确定各网格下垫面产水的去向。
统计水利分区下垫面信息——统计显示各水利分区的下垫面信息。
显示河网多边形——是否显示河网多边形。
河网多边形生成模型要素——将选中的河网多边形生成其它模型要素。
河网生成水位容积要素——当有高程信息时可将河网生成水位容积要素。
显示阶梯网格——是否显示阶梯网格。
隐藏网格——是否显示网格。
要素属性——编辑河网多边形的显示属性。
是否显示文字——是否显示生成河网多边形的边界的名称，显示在形心位置。
显示区域边界——是否显示区域边界。
区域填充——区域是否填充。
图层要素——编辑图层上的流域土地利用要素，是否可见、是否参与屏幕查询，等等。
注意：从“要素属性”到“图层属性”之间的几个菜单项是对生成河网多边形的整个区域起作用的。
调整显示比例——调整GIS主界面显示地图比例 。
删除该要素——删除选中的面区域要素对象。

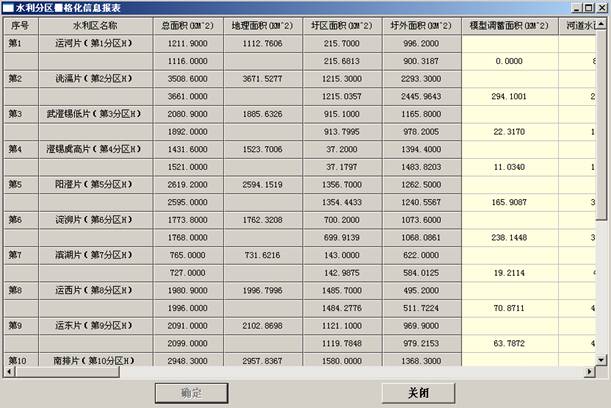

2.3.9.5.1统计水利分区下垫面信息
统计显示各水利分区的下垫面信息。

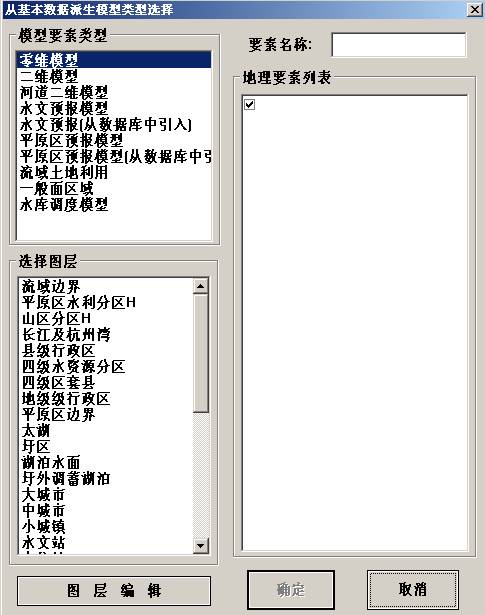

2.3.9.5.2河网多边形生成模型要素
将选中的河网多边形生成其它模型要素。
模型要素类型列表——列出了河网多边形能生成的模型要素类型。
选择图层——选择河网多边形能生成的模型要素所放的图层。
要素名称——给河网多边形能生成的模型要素命名。
2.3.9.6二维模型要素的右键菜单

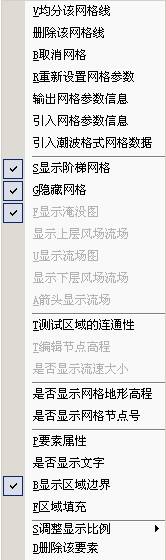

2.3.9.6.1光标在网格线上时
均分该网格线——当插入了等X线、等Y线后，使用此菜单项可将选中的网格与其相邻网格间的间距均分。
删除该网格线——删除选中的网格线。
取消网格——将选中二维模型要素的网格删除。
重新设置网格参数——重新设置参数生成网格。
输出网格参数信息——将网格参数输出到文件中。
引入网格参数信息——将网格参数从文件中引入。
引入潮波格式网格数据——将潮波格式网格数据从文件中引入。
显示阶梯网格——是否显示阶梯网格。
隐藏网格——是否显示网格。
显示淹没图——是否显示淹没图。
显示上层风场流场——是否显示上层风场流场。
显示流场图——是否显示流场图。
显示下层风场流场——是否显示下层风场流场。
箭头显示流场——是否用箭头显示流场。
测试区域的连通性——测试区域是否连通。
编辑节点高程——编辑当前选中节点高程。
是否显示流速大小——是否显示流速大小。
是否显示网格地形高程——是否显示网格地形高程。
是否显示网格节点号——是否显示网格节点号。
要素属性——编辑二维模型要素的显示属性。
是否显示文字——显示二维模型要素的名称。
显示区域边界——是否显示区域边界。
区域填充——区域是否填充。
调整显示比例——调整GIS主界面显示地图比例 。
删除该要素——删除选中的要素对象。
2.3.9.6.2光标在网格区域内时
插入等X线——在选中的网格中插入等X线。
插入等Y线——在选中的网格中插入等Y线。
插入等XY线——在选中的网格中插入等XY线。
重新设置网格参数——重新设置参数生成网格。
取消网格——将选中二维模型要素的网格删除。
显示阶梯网格——是否显示阶梯网格。
隐藏网格——是否显示网格。
测试区域的连通性——测试区域是否连通。
编辑节点高程——编辑当前选中节点高程。
是否显示网格地形高程——是否显示网格地形高程。
是否显示网格节点号——是否显示网格节点号。
是否显示流速大小——是否显示流速大小。
显示淹没图——是否显示淹没图。
显示流场图——是否显示流场图。
箭头显示流场——是否用箭头显示流场。
要素属性——编辑二维模型要素的显示属性。
是否显示文字——显示二维模型要素的名称。
显示区域边界——是否显示区域边界。
区域填充——区域是否填充。
调整显示比例——调整GIS主界面显示地图比例 。
删除该要素——删除选中的要素对象。
删除所改节点高程——将修改过的节点高程删除，此操作可以恢复原来由三角网插值计算得到的二维单元高程，即原节点高程。
2.3.9.7线要素的右键菜单
要素属性——编辑线要素的显示属性。
是否显示文字——是否显示线要素的名称。
选择光滑曲线——是否显示光滑曲线。
图层属性——编辑图层上所有的线要素、是否可见、是否参与屏幕查询等。
在当前位置插入点——在当前选中线要素的位置插入一个点。
删除当前选择的点——删除当前选中线要素的位置的点。
派生一维河道（实测）——将线要素派生为实测的一维河道。
派生一维河道（概化）——将线要素派生为概化的一维河道。
调整显示比例——调整GIS主界面显示地图比例 。
删除该要素——删除选中的要素对象。

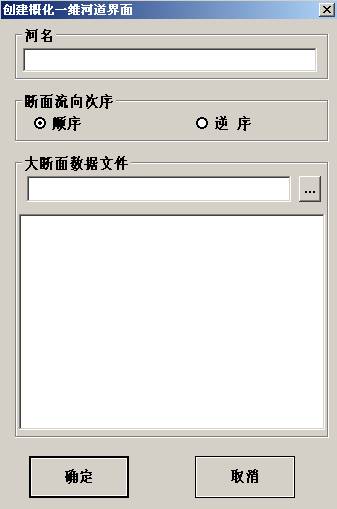

2.3.9.7.1派生一维河道（实测）
将线要素派生为实测的一维河道。
河名——给所要派生出的一维河道起名称。
断面流向次序——河道断面的次序和流向定义的关系。
大断面数据文件——选择某一大断面数据文件，其具体信息将显示在下面的列表框中。

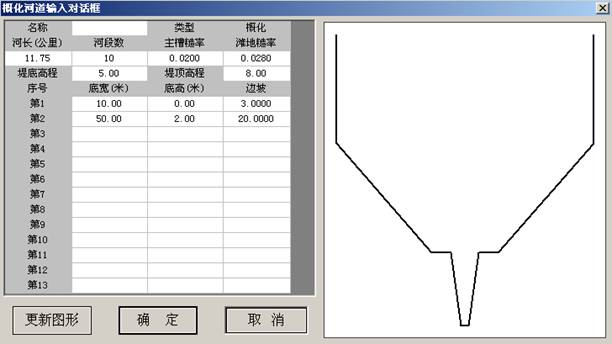

2.3.9.7.2派生一维河道（概化）
将线要素派生为概化的一维河道。
定义好名称、各参数后即可生成概化的一维河道。

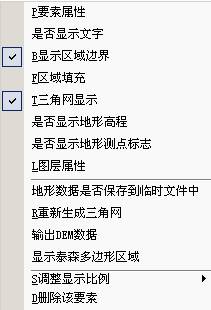

2.3.9.8三角网的右键菜单
要素属性——设置三角网要素的显示风格，外观。
是否显示文字——是否显示三角网要素标注。
显示区域边界——是否显示河道地形边界。
区域填充——是否用颜色来填充河道地形。
三角网显示——是否显示三角网分布。
是否显示地形高程——是否显示用三角网内插得到的各断面河底高程。
图层属性——编辑图层上所有的三角网要素，是否可见、是否参与屏幕查询，等等。
地形数据是否保存到临时文件中——将三角网及河底高程数据保存到临时文件中，此时图层上不显示三角网。
重新生成三角网——根据实测断面数据重新生成三角网。
输出DEM数据——为生成DEM数据输入参数及输出文件路径。
显示泰森多边形区域——是否显示泰森多边形区域。
调整显示比例——调整GIS主界面显示地图比例，三角网要素随之缩放。
删除该要素——删除三角网要素。
2.3.9.9堰闸要素的右键菜单
显示流态图——当定义了开关符号后，在闸的不同状态显示不同的符号。
显示定义流向——以箭头的方式显示定义的堰闸流向。
对调定义流向——将定义的堰闸流向对调。
要素属性——编辑堰闸要素的显示属性。
是否显示文字——是否显示堰闸要素的名称。
图层属性——编辑图层上所有的堰闸要素、是否可见、是否参与屏幕查询等。
调整显示比例——调整GIS主界面显示地图比例 。
删除该要素——删除选中的要素对象。

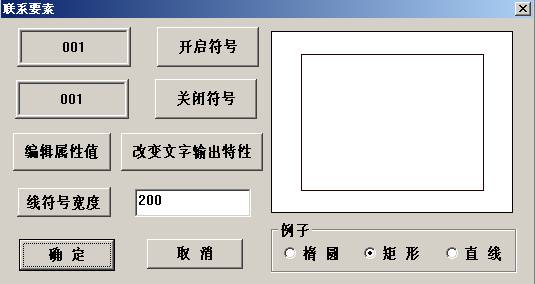

图层属性
开启符号——定义闸在开启状态时的符号。
关闭符号——定义闸在关闭状态时的符号。
编辑属性值——编辑闸的属性。
改变文字输出信息——当显示闸的名称时改变文字的显示特性。
线符号宽度——单位为0.01毫米。

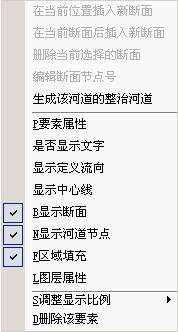

2.3.9.10一维河道要素右键菜单
在当前位置插入新断面——在一维河道当前位置插入一个新的断面。
在当前位置插入新断面——在鼠标选中某断面（成十字光标）时，该选项有效，点击可在当前断面位置前插入新断面。
删除当前选择的断面——在鼠标选中某断面（成十字光标）时，该选项有效，点击可删除当前断面。
编辑断面节点号——手动编辑断面节点号。
生成该河道的整治河道——生成选中河道的整治河道。
要素属性——设置一维河道要素的显示风格，外观。
是否显示文字——是否显示选中的一维河道要素标注。
显示定义流向——是否显示河道的流向。
显示中心线——只显示一维河道要素的中心线。
显示断面——显示该一维河道要素上的所有断面。
显示河道节点——显示该一维河道要素上的所有节点。
区域填充——是否用颜色填充一维河道要素内部。
图层属性——编辑图层上所有的一维河道要素，是否可见、是否参与屏幕查询，等等。
调整显示比例——调整GIS主界面显示地图比例 。
删除该要素——删除选中的一维河道要素对象。

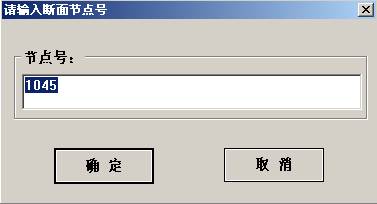

2.3.9.10.1编辑断面节点号
手动编辑断面节点号。

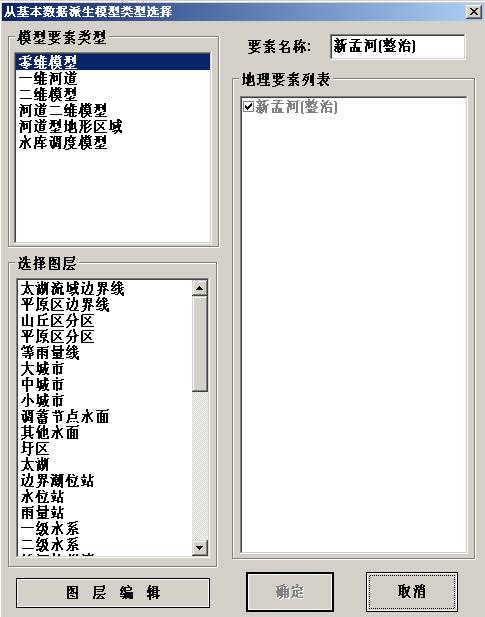

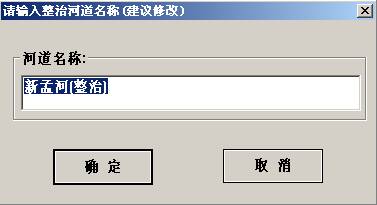

2.3.9.10.2生成该河道的整治河道
生成选中河道的整治河道。
编辑好名称后，
选择生成的整治河道的模型要素类型及其所放图层。确定后就会生成一个和原河道一样的整治河道，注：要保证整治河道和原河道的断面名称和个数一样。
2.3.9.11二维河道要素的右键菜单

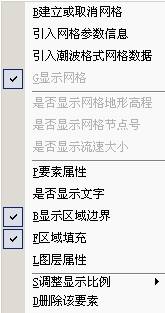

2.3.9.11.1未生成网格时
建立或取消网格——设定网格参数，为二维河道要素生成网格。
引入网格参数数据——从文件中引入网格参数数据。
引入潮波格式网格数据——从文件中引入潮波格式网格数据。
要素属性————编辑二维河道要素的显示属性。
是否显示文字——是否显示二维河道要素的标题名称。
显示区域边界——是否显示二维河道要素的区域边界。
区域填充——是否填充二维河道要素的区域。
图层属性——编辑图层上所有的二维河道要素、是否可见、是否参与屏幕查询等。
调整显示比例——调整GIS主界面显示地图比例。
删除该要素——删除选中的要素对象。

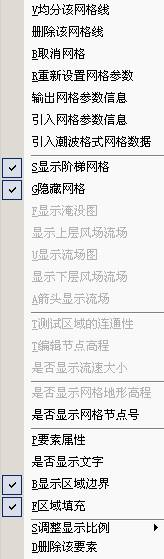

2.3.9.11.2网格线上
均分该网格线——当插入了等X线、等Y线后，使用此菜单项可将选中的网格与其相邻网格间的间距均分。
删除该网格线——删除选中的网格线。
取消网格——将选中二维河道要素的网格删除。
重新设置网格参数——重新设置参数生成网格。
输出网格参数信息——将网格参数输出到文件中。
引入网格参数信息——将网格参数从文件中引入。
引入潮波格式网格数据——将潮波格式网格数据从文件中引入。
显示阶梯网格——是否显示阶梯网格。
隐藏网格——是否显示网格。
显示淹没图——是否显示淹没图。
显示上层风场流场——是否显示上层风场流场。
显示流场图——是否显示流场图。
显示下层风场流场——是否显示下层风场流场。
箭头显示流场——是否用箭头显示流场。
测试区域的连通性——测试区域是否连通。
编辑节点高程——编辑当前选中节点高程。
是否显示流速大小——是否显示流速大小。
是否显示网格地形高程——是否显示网格地形高程。
是否显示网格节点号——是否显示网格节点号。
要素属性——编辑二维河道要素的显示属性。
是否显示文字——显示二维河道要素的名称。
显示区域边界——是否显示区域边界。
区域填充——区域是否填充。
调整显示比例——调整GIS主界面显示地图比例 。

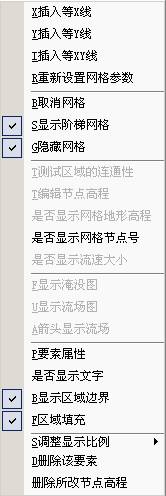

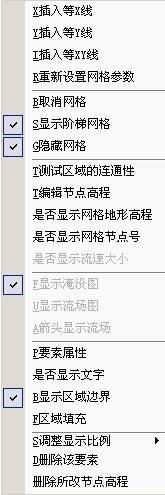

2.3.9.11.3网格区域内
插入等X线——在选中的网格中插入等X线。
插入等Y线——在选中的网格中插入等Y线。
插入等XY线——在选中的网格中插入等XY线。
重新设置网格参数——重新设置参数生成网格。
取消网格——将选中二维河道要素的网格删除。
显示阶梯网格——是否显示阶梯网格。
隐藏网格——是否显示网格。
测试区域的连通性——测试区域是否连通。
编辑节点高程——编辑当前选中节点高程。
是否显示网格地形高程——是否显示网格地形高程。
是否显示网格节点号——是否显示网格节点号。
是否显示流速大小——是否显示流速大小。
显示淹没图——是否显示淹没图。
显示流场图——是否显示流场图。
箭头显示流场——是否箭头显示流场。
要素属性——编辑二维河道要素的显示属性。
是否显示文字——显示二维河道要素的名称。
显示区域边界——是否显示区域边界。
区域填充——区域是否填充。
调整显示比例——调整GIS主界面显示地图比例 。
删除该要素——删除选中的要素对象。
删除所改节点高程——将修改过的节点高程删除，此操作可以恢复原来由三角网插值计算得到的二维单元高程，即原节点高程。
2.3.9.12图例要素右键菜单
要素属性——编辑图例要素的显示属性。
是否显示文字——是否显示图例要素的标题名称。
图层属性——编辑图层上所有的图例要素、是否可见、是否参与屏幕查询等。
调整显示比例——调整GIS主界面显示地图比例。
删除该要素——删除选中的要素对象。

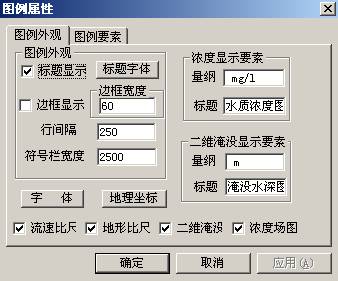

2.3.9.12.1图例外观
图例外观
——标题显示——是否显示标题
——标题文字——修改标题文字的外观。
——边框显示——是否显示边框。
——边框宽度——定义图例边框的宽度，单位为0.01毫米。
——行间隔——图例中两行之间的间隔，单位为0.01毫米。
——符号栏宽度——图例符号的宽度，单位为0.01毫米。
文字——改变每个图例的名称的外观。
地理坐标——地理坐标或屏幕坐标，当选择地理坐标时，此图例的位置是固定在某一地理坐标点的，随着GIS主界面中的图形的大小变化而变化；如果为屏幕坐标，则图例不随GIS主界面中的图形的大小变化而变化，其位置固定不变。
浓度显示要素——定义的是显示浓度图例时的量纲和名称。
二维淹没显示要素——定义的是显示二维淹没图例时的量纲和名称。
流速比尺——是否显示流速比尺图例。
地形比尺——是否显示地形比尺图例。
二维淹没——是否显示二维淹没图例。
浓度场图——是否显示浓度场图图例。

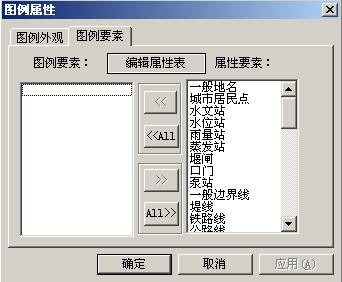

2.3.9.12.2图例要素
编辑属性表——编辑所有属性的文字和符号外观。
属性要素——已定义的所有属性要素。
图例要素——要在图例中显示的属性要素
