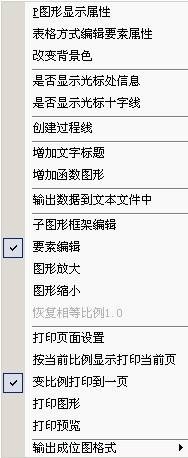

2.3.8动态图形报表
图形显示属性——修改图形的显示属性。
表格方式编辑要素属性——以表格的方式编辑图形的显示属性。
改变背景色——利用系统的调色板，改变背景的颜色。
是否显示光标处信息——选择此项将显示光标处的信息，主要是时间、水位等信息。
是否显示光标处十字线——一个分析工具,可以对页面中图形的位置进行校验,还可以对图形是否对齐进行判断。
创建过程线——实现鼠标手动拖拽过程线。
增加文字标题——弹出文字要素编辑对话框。
增加函数图形——弹出线要素编辑对话框。
输出数据到文本文件中——将鼠标所在子图形过程线数据输出到文本文件中。
子图形框架编辑——选中此项，则可以对区域中的图形的框架大小和位置进行修改，和下面的五个选项为唯一选中项。
要素编辑——对图中的要素进行编辑,只有在要素状态下才能进行修改。
图形放大、缩小、恢复比例——直观项,不作说明。
打印页面设置——弹出页面设置对话框。
按当前比例显示打印当前页——按照当前显示比例打印页面。

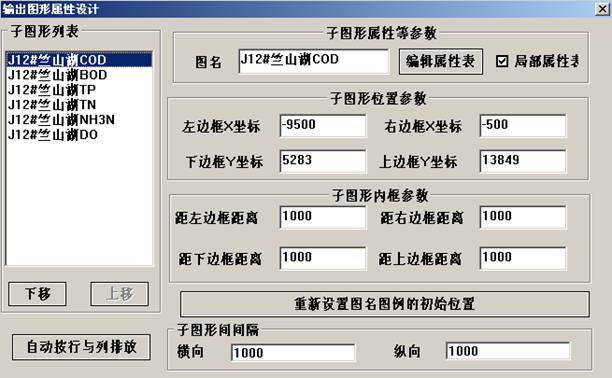

2.3.8.1图形显示属性
修改图形的显示属性。
注：单位量纲为0.01毫米，以一张纸的中心作为坐标原点。
子图形列表——列出了当前主图形里的所有子图形。
——下移——将子图形列表中选中的子图形下移一个位置。
——上移——将子图形列表中选中的子图形上移一个位置。
自动按行与列排放——系统自动按照行列将子图形有序整齐的显示。
图名——显示子图形列表中选中的子图形的名称。
局部/全局属性表——是否将子图形列表中选中的子图形的属性表设置为全局属性表。
重新设置图名图例的初始位置——当子图形的图名图例在图上找不到时，执行此项，即可将其恢复到缺省位置。

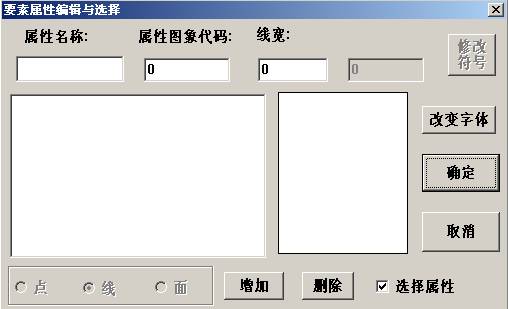

编辑属性表
点线面——属性要素的类型。
增加——增加一个新的属性。
删除——删除一个现有的属性。
修改符号——进入符号库，选择当前选中属性使用的符号。
2.3.8.2表格方式编辑要素属性
以表格的方式编辑图形的显示属性。

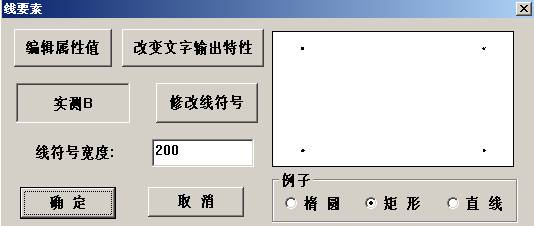

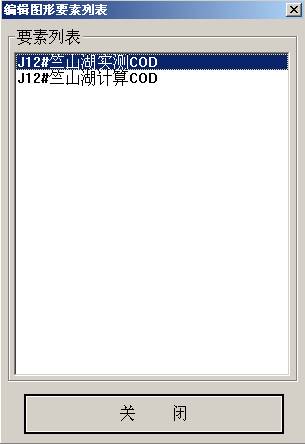

双击要素列表中的子图形要素的名称，即可显示下列界面
修改线符号——修改线符号的外观。
线符号宽度——修改线符号的宽度。
编辑要素属性
改变字体输出特性——修改字体的大小、外观等。

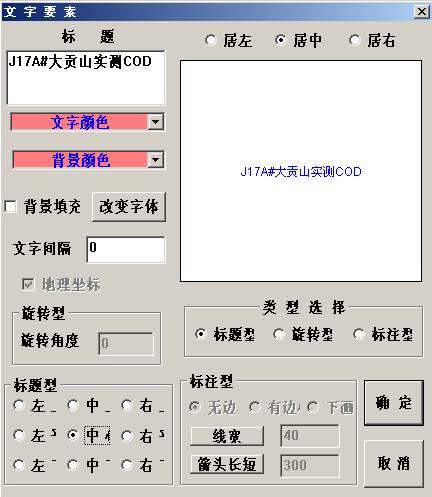

第一：在标题下方的文本框中可以输入所需要标题的内容，然后可以选择文字颜色，如果需要背景颜色，则需要按下下方的背景填充按钮，这时才可以改变背景的颜色 ，改变字体则调用系统的文字改变对话框来改变文字的显示大小和字体。
第二：右上方的居左、居中、居右三个按钮将决定文字标题在图形中出现的位置，当然如果对所处位置不满意可以直接在图形区域内进行手动调节。 在三个按钮下方的一个白色文本区域是标题的预览区，标题的样式会如实地显示在该区域内，所见即所得。
第三：在预览区域下方有标题型、旋转型、和标注型三个按钮，这是为了满足用户不同的需要而设置的，尽可能地考虑到用户在图形区域内所需要的标题样式。
第四：标题型、旋转型和标注型三个按钮的使用。
①选择旋转型则旋转角度被激活，下方的标题型和标注型分组框变成灰色不可用状态,在旋转角度边上的文本框中输入标题所需要旋转的角度即可；
②选择标题型，旋转角度和右下方的标注型区域变成灰色不可用状态，此时左下方的标题型分组框中的九个按钮被激活 ，这是可以设置标题所处的位置；
③ 选择标注型右下方的标注型分组框被激活，其他两个区域变灰，在这里可以设置标注的属性和标注是否有边框以及边框的宽度等等。
第五： 文字间隔是用来设置文字与文字之间的间距，以达到一些特定的需要。

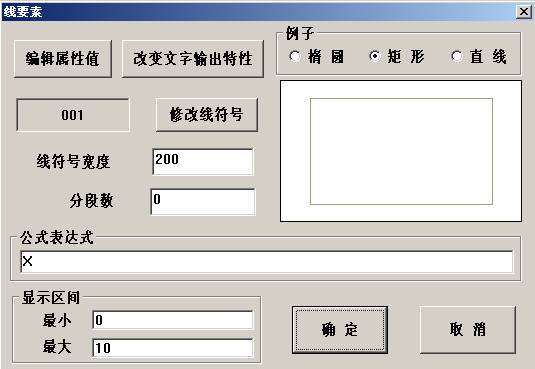

2.3.8.3增加函数图形
可以根据公式表达式画出自定义的函数图象。
2.3.8.4输出成位图格式
将主窗体中的图形进行复制，按照规定的路径保存。
复制到剪切板——复制后保存在缓存中，可以粘贴于另外的文件中。
复制到文件中——直接以BMP格式保存图形文件。
2.3.8.5子图形的坐标轴或在标题上
点击鼠标右键，出现该菜单, 具体功能如下：
动态显示实时数据——此菜单对“结果图形输出”主界面没有作用。
要素属性——对该要素的属性进行编辑，对于不同要素所出现的
对话框不同。
是否显示文字——是否显示选中要素名称。
图层属性——设置过程线图的显示范围，图例位置，坐标轴属性，
如刻度间隔，最大，最小刻度范围。
调整显示比例——根据选中的比例显示图形。
删除该要素——将选中要素删除。
2.3.8.5.1 要素属性
对该要素的属性进行编辑，对于不同要素所出现的对话框不同。
（1）

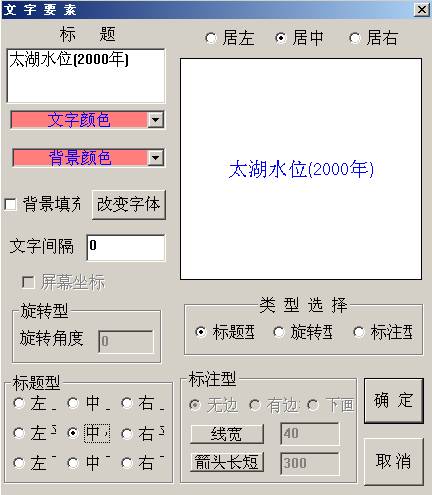

标题要素
标题——当前选中文字。
文字颜色——更改文字前景颜色。
背景颜色——更改文字背景颜色。
背景填充——开关按纽，使背景颜色组合框有效或无效。
改变字体——改变当前选中文字字体。
文字间隔——设置文字字间距。
地理坐标——设置该文字要素位置是地理坐标，还是屏幕坐标。前者坐标是GIS图形的地理坐标，可随图形拖动而移动；后者则相对屏幕位置静止。
类型选择——选择此选中文字的文字显示风格。
旋转型——顺时针旋转文字。
标题型——调整文字位置。
标注型——做为对象标注，可设定其有无边框、下划线及线宽、箭头长短等属性。
（2）

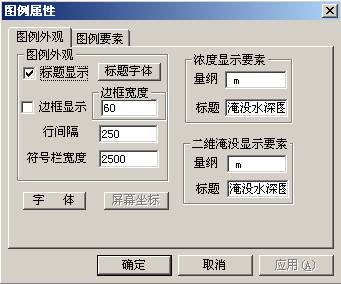

图例要素
标题显示——是否显示标题。
边框显示——是否显示边框。
边框宽度——如果显示边框的话，在此编辑边框的宽度。
行间隔——上下两个图例之间的间隔。
符号栏宽度——显示全部图例的范围。

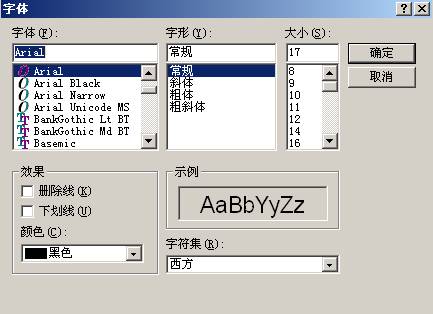

字体、标题字体——改变字体的大小，外观等。其界面为

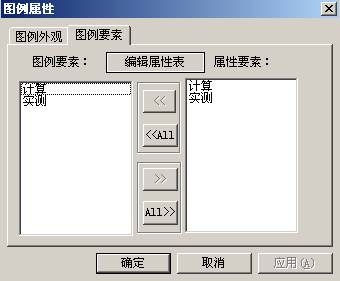

图例要素列表——列出的是目前子图形所使用的图例。
属性要素列表——列出的是已做好的属性。

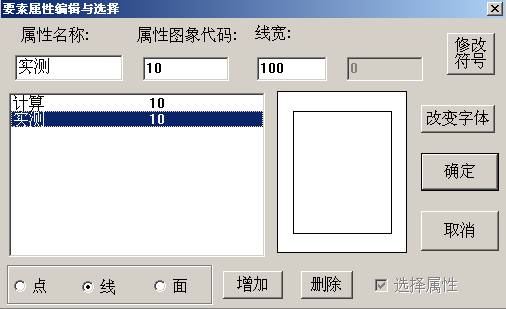

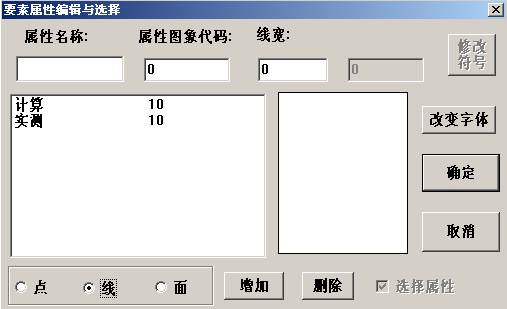

选择编辑属性表，则会出现以下界面
（3）
坐标轴要素
a)
一般选项
显示外观选项
——X坐标轴——是否显示X坐标轴。
——Y坐标轴——是否显示Y坐标轴。
——图名显示——是否显示图名显示。
——X轴标题——是否显示X轴标题。
——Y轴标题——是否显示Y轴标题。
——图例显示——是否显示图例显示。
图形位置、参数——单位量纲为0.01毫米，以一张纸的中心作为坐标原点。
重新设置图名图例的初始位置——当子图形的图名图例在图上找不到时，执行此项，即可将其恢复到缺省位置。
b)
X坐标轴
主要刻度属性
——单位刻度数值大小——以秒为单位，设置X坐标轴主刻度之间的间距。
——刻度长、刻度线宽——单位量纲为0.01毫米。
——显示网格线——是否显示网格线。
——颜色列表——定义网格线的颜色。
次要刻度属性
——刻度数——主要刻度之间的次要刻度数。
——刻度长、刻度线宽——单位量纲为0.01毫米。
——显示网格线——是否显示网格线。
——颜色列表——定义网格线的颜色。
文字距刻度距离——单位量纲为0.01毫米。
文字的位置——文字在坐标轴的上方时，坐标轴也在上方；文字在坐标轴的下方时，坐标轴也在下方。
刻度特性
——单面下——单面有刻度，且刻度在坐标轴下方。
——双面——双面有刻度，且刻度在坐标轴上、下方都有。
——单面上——单面有刻度，且刻度在坐标轴上方。
文字字体——编辑数据刻度的文字。
数值范围
——最小值——X坐标轴的最小值。
——最大值——X坐标轴的最大值。
——给定范围——自动获取X坐标轴的范围或给定范围。
c)
Y坐标轴
主要刻度属性
——单位刻度数值大小——以秒为单位，设置Y坐标轴主刻度之间的间距。
——刻度长、刻度线宽——单位量纲为0.01毫米。
——显示网格线——是否显示网格线。
——颜色列表——定义网格线的颜色。
次要刻度属性
——刻度数——主要刻度之间的次要刻度数。
——刻度长、刻度线宽——单位量纲为0.01毫米。
——显示网格线——是否显示网格线。
——颜色列表——定义网格线的颜色。
文字距刻度距离——单位量纲为0.01毫米。
文字的位置——文字在坐标轴的左时，坐标轴也在左；文字在坐标轴的右时，坐标轴也在右。
刻度特性
——单面左——单面有刻度，且刻度在坐标轴左方。
——双面——双面有刻度，且刻度在坐标轴左、右方都有。
——单面右——单面有刻度，且刻度在坐标轴右方。
文字字体——编辑数据刻度的文字。
数值范围
——最小值——Y坐标轴的最小值。
——最大值——Y坐标轴的最大值。
——给定范围——自动获取Y坐标轴的范围或给定范围。
2.3.8.5.2 图层属性
设置过程线图的显示范围，图例位置，坐标轴属性，如刻度间隔，最大，最小刻度范围。
（1）

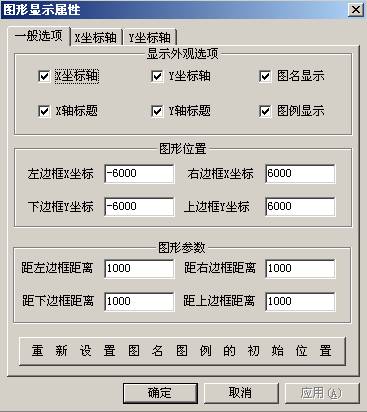

一般选项
显示外观选项
——X坐标轴——是否显示X坐标轴。
——Y坐标轴——是否显示Y坐标轴。
——图名显示——是否显示图名显示。
——X轴标题——是否显示X轴标题。
——Y轴标题——是否显示Y轴标题。
——图例显示——是否显示图例显示。
图形位置、参数——单位量纲为0.01毫米，以一张纸的中心作为坐标原点。
重新设置图名图例的初始位置——当子图形的图名图例在图上找不到时，执行此项，即可将其恢复到缺省位置。
（2）

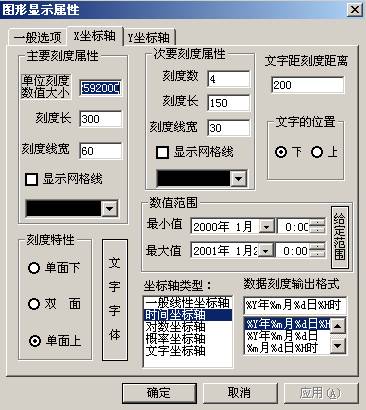

X坐标轴
主要刻度属性
——单位刻度数值大小——以秒为单位，设置X坐标轴主刻度之间的间距。
——刻度长、刻度线宽——单位量纲为0.01毫米。
——显示网格线——是否显示网格线。
——颜色列表——定义网格线的颜色。
次要刻度属性
——刻度数——主要刻度之间的次要刻度数。
——刻度长、刻度线宽——单位量纲为0.01毫米。
——显示网格线——是否显示网格线。
——颜色列表——定义网格线的颜色。
文字距刻度距离——单位量纲为0.01毫米。
文字的位置——文字在坐标轴的上方时，坐标轴也在上方；文字在坐标轴的下方时，坐标轴也在下方。
刻度特性
——单面下——单面有刻度，且刻度在坐标轴下方。
——双面——双面有刻度，且刻度在坐标轴上、下方都有。
——单面上——单面有刻度，且刻度在坐标轴上方。
文字字体——编辑数据刻度的文字。
数值范围
——最小值——X坐标轴的最小值。
——最大值——X坐标轴的最大值。
——给定范围——自动获取X坐标轴的范围或给定范围。
（3）

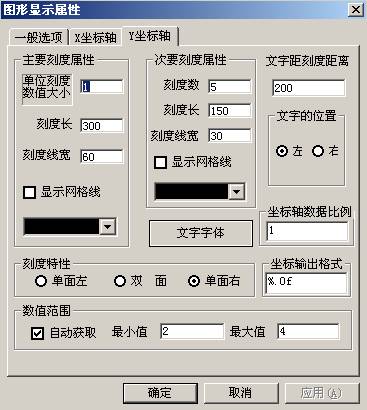

Y坐标轴
主要刻度属性
——单位刻度数值大小——以秒为单位，设置Y坐标轴主刻度之间的间距。
——刻度长、刻度线宽——单位量纲为0.01毫米。
——显示网格线——是否显示网格线。
——颜色列表——定义网格线的颜色。
次要刻度属性
——刻度数——主要刻度之间的次要刻度数。
——刻度长、刻度线宽——单位量纲为0.01毫米。
——显示网格线——是否显示网格线。
——颜色列表——定义网格线的颜色。
文字距刻度距离——单位量纲为0.01毫米。
文字的位置——文字在坐标轴的左时，坐标轴也在左；文字在坐标轴的右时，坐标轴也在右。
刻度特性
——单面左——单面有刻度，且刻度在坐标轴左方。
——双面——双面有刻度，且刻度在坐标轴左、右方都有。
——单面右——单面有刻度，且刻度在坐标轴右方。
文字字体——编辑数据刻度的文字。
数值范围
——最小值——Y坐标轴的最小值。
——最大值——Y坐标轴的最大值。
——给定范围——自动获取Y坐标轴的范围或给定范围。
2.3.8.5.3 调整显示比例
定制比例——自行设置X方向与Y方向比例尺大小。
注：此菜单对“结果图形输出”主界面没有作用。
