3.10.2 DEM提取水系实例
以沿渡河为例，介绍如何由DEM提取水系。

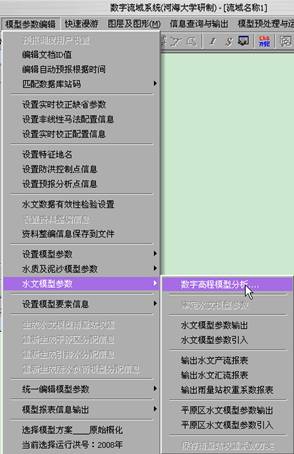

1）打开界面：打开数字流域系统，新建一个文档，“从文件中引入数据经纬度度分秒格式”引入水文、雨量站数据构建水文站网。打开“模型参数编辑”菜单中的“水文模型参数”项中的“数字高程模型分析”，打开“数字高程模型生成界面”。

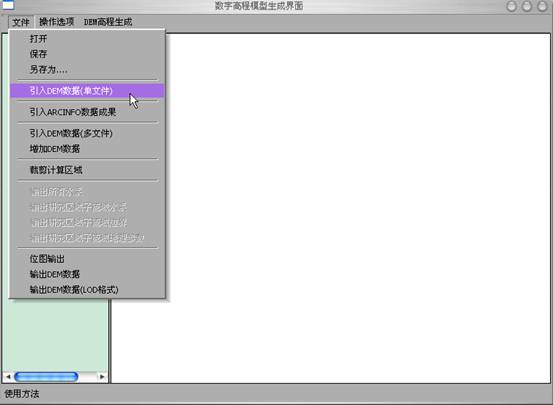

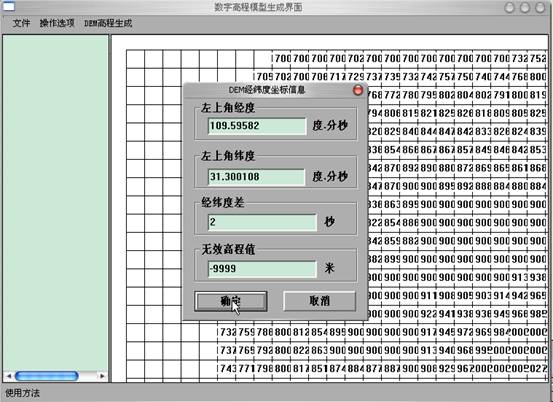

2）引入DEM数据：打开“文件”菜单中“引入DEM数据（单文件）”，选中沿渡河DEM数据.txt，得数据高程的网格，在跳出的“DEM经纬度坐标信息”中点确定按钮。

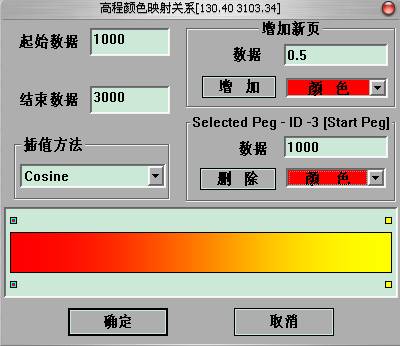

3）选择“DEM高程生成”菜单的“编辑高程颜色属性”，定义好起始数据和结束数据，设置好高程和颜色的对应关系后，再选择“显示高程图像”，就可以看到原来的网格由颜色代替，选择“操作选项”的“图形最大范围”，可把图形全部显示在屏幕上。

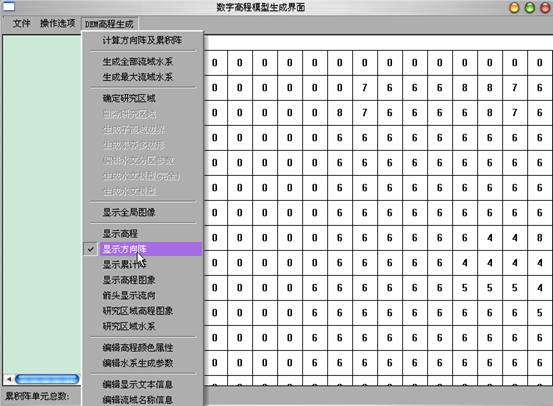

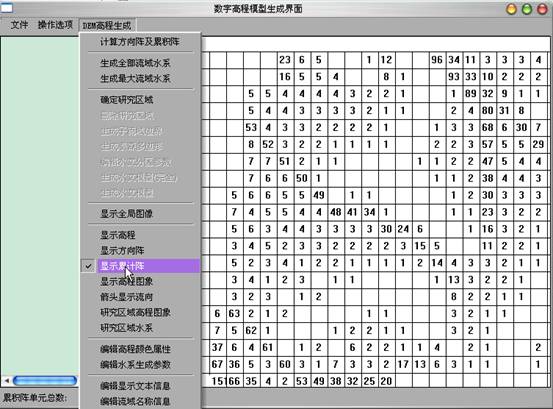

4）计算方向阵及累积阵：点击“DEM高程生成”菜单中的“计算方向阵及累积阵”，之后在“DEM高程生成”菜单中选择“显示方向阵”、“显示累积阵”可在屏幕上显示方向阵、累积阵。

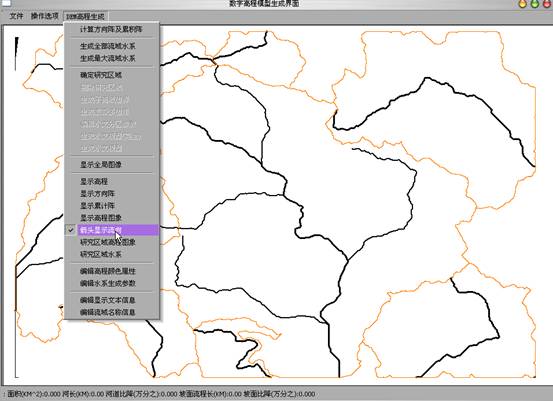

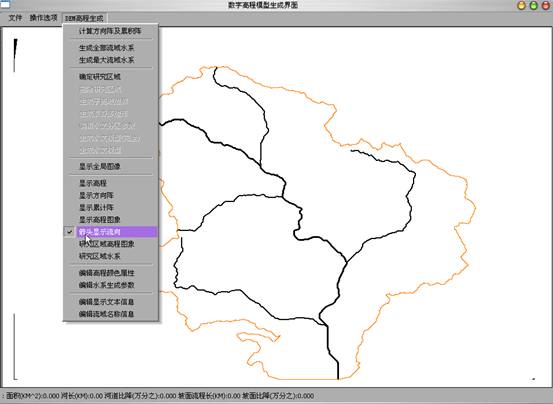

5）生成流域水系：执行“DEM高程生成”菜单中“生成全部流域水系”后选“箭头显示流向”，适当缩小图形后可得全流域水系图；“生成最大流域水系”后选“箭头显示流向”，适当缩小图形后可得流域最大水系图。
全流域水系图
流域最大水系图

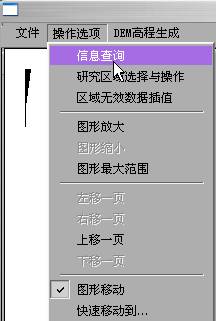

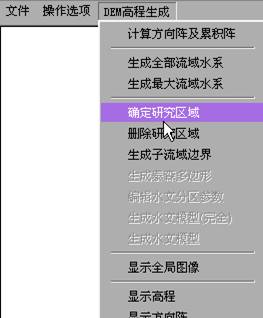

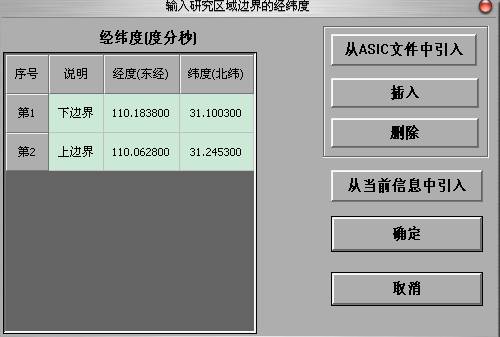

6）确定研究区域：首先打开“操作选项”菜单中“信息查询”，然后左键点击研究区域上下边界点(在干流上)，记下屏幕左下角显示的边界点的经纬度坐标（注：沿渡河上边界点经度110度06分28秒、纬度31度24分53秒；下边界点经度110度18分38秒、纬度31度10分03秒）；其次打开“DEM高程生成”菜单中的“确定研究区域”，出现“输入研究区域边界的经纬度”界面，输入经、纬度坐标、说明，确定即可得到研究区域内的水系。
7）生成子流域边界：打开“DEM高程生成”菜单中的“生成子流域边界”。
此时若需要细化某一分区，执行“操作选项”中的“研究区域选择与操作”，选中某一分区，执行右键菜单中的“设置局部河网水系”，可将此局部河网水系细化。
若需要细化整个流域，打开“DEM高程生成”菜单中的“编辑水系生成参数”可以修改水系最小流域面积，修改后重复执行步骤5)、6）、7）。
8）子流域的合并：打开“操作选项”菜单中“研究区域选择与操作”选中所要进行合并操作的子流域B，右键点击：
如果要与B流向的子流域C合并，选择右键菜单中“与下一子区域合并”，但是子流域B若为最高级子流域，选择右键菜单中“删除当前流域水系”；

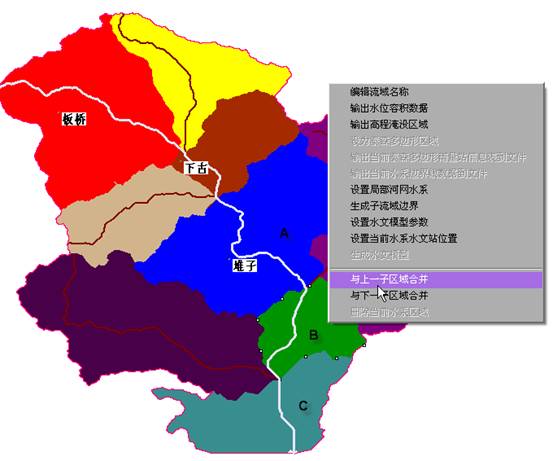

如果要与流入B的子流域A合并，选择右键菜单中“与上一子区域合并”；

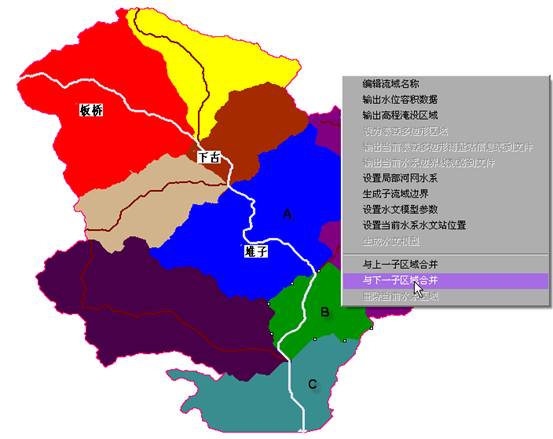

B与C合并操作示意图

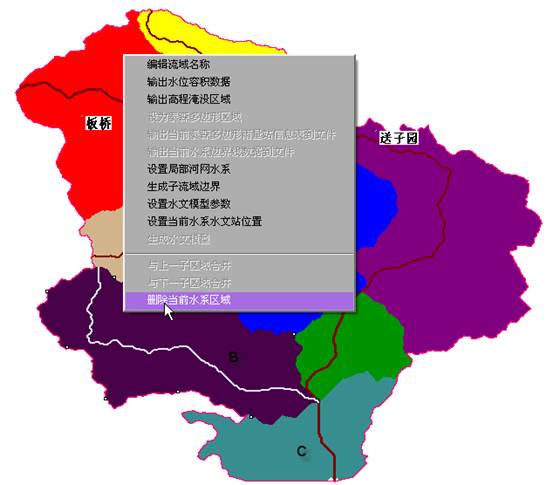

B与C合并操作示意图（B为最高级子流域）
B与A合并操作示意图

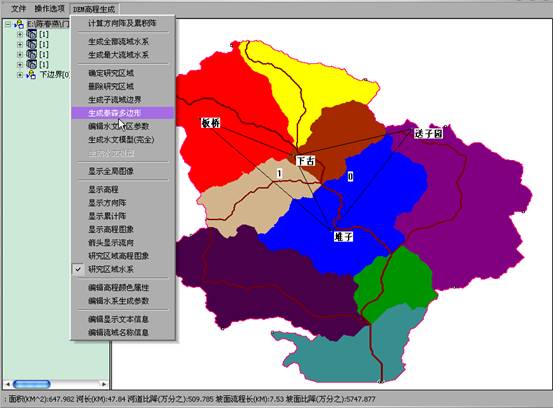

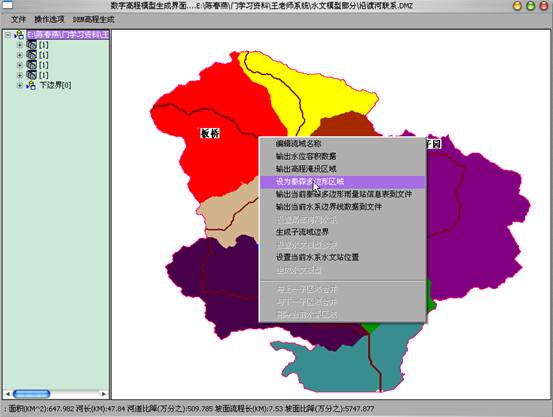

9）生成泰森多边形：在干流、支流上的某点点击，选择右键菜单中的“设为泰森多边形区域”，再执行“DEM高程生成”菜单中的“生成泰森多边形”，则生成全部研究区域的雨量站权重系数、此支流域中的雨量站权重系数。

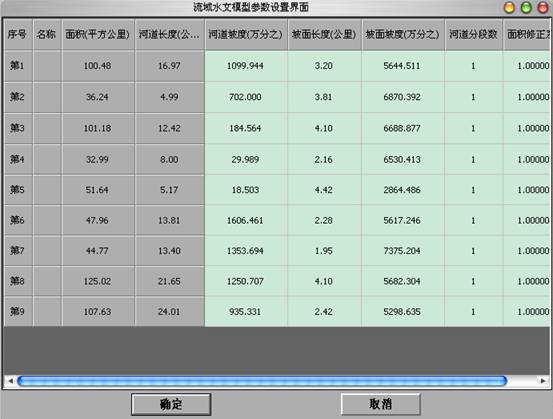

10）编辑水文分区参数：执行“DEM高程生成”菜单中的“编辑水文模型分区参数”，修改“流域水文模型参数设置界面”中的河道分段数（按水文模型计算时间步长与马斯京根河道传播时间参数K相近（最好相等）的原则对河道进行分段）。
11）“生成水文模型（完全）”或“生成水文模型”，则由DEM中提取的研究区域的水系就会显示在BDS文档的界面中。将各子流域将生成的水文模型保存，关闭数字高程模型生成界面。
